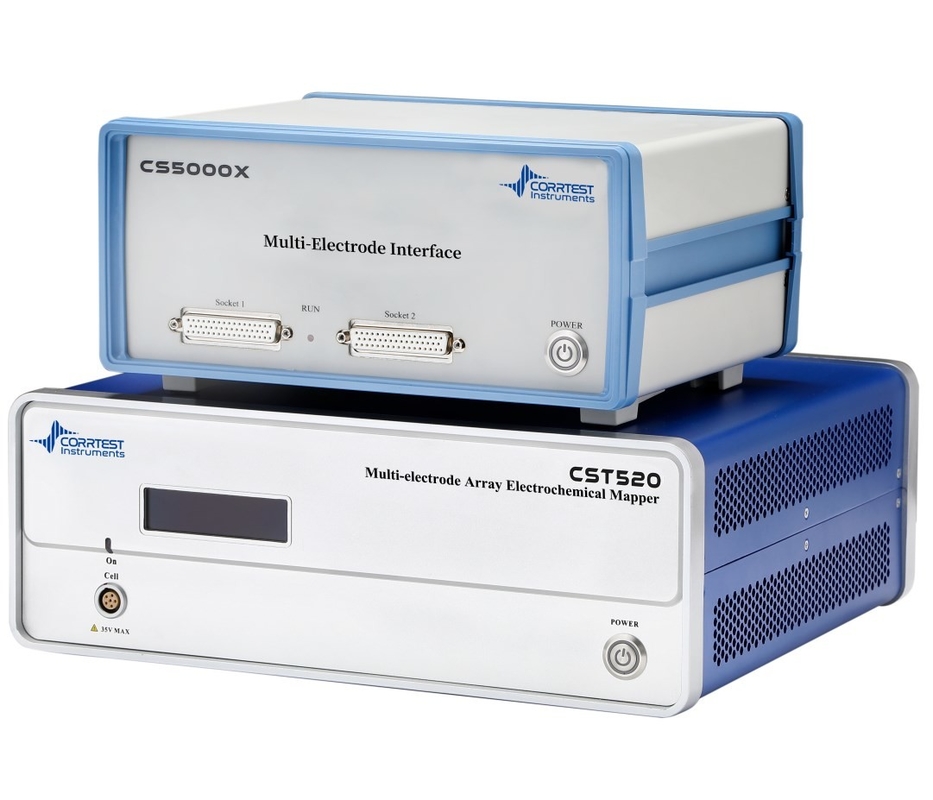

CST520 মাল্টি ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল ম্যাপার

CST520 মাল্টি-ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল ম্যাপার

উচ্চ রেজোলিউশনের এডি কনভার্টার এবং শূন্য প্রতিরোধের এম্পমিটার প্রযুক্তির উপর ভিত্তি করে, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsএছাড়াও, এটি সিএস পন্টিওস্ট্যাট দিয়ে কাজ করতে পারে যাতে একাধিক ইলেক্ট্রোড সেন্সরের উপর প্রতিরোধের বন্টন ম্যাপ করা যায়।

মেশিনের ইলেক্ট্রোডের পৃষ্ঠের উপর সম্ভাব্য এবং বর্তমান বন্টনের চক্রীয় স্ক্যান করে,CST520 মাল্টি-ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল ম্যাপার স্থানীয় জারা বন্টন বা লেপ অধীনে খালি ধাতু বা ধাতু এর অ-সমতুল্য ইলেক্ট্রোকেমিক্যাল দ্রবীভূত প্রক্রিয়া চরিত্রগত করতে পারেন.

CST520 মাল্টি-ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল ম্যাপার সঠিকভাবে যে কোন একক ইলেক্ট্রোডের ইলেক্ট্রোড সম্ভাব্যতা এবং শর্ট সার্কিট বর্তমান পরিমাপ করতে পারে।এটি অস্থির অবস্থায় ধাতুগুলির স্বতঃস্ফূর্ত ক্ষয় অধ্যয়নের জন্য বিশেষভাবে উপযুক্ত.

প্রয়োগ

এই যন্ত্রটি ল্যাবরেটরিতে ধাতব পৃষ্ঠের স্থানীয় ক্ষয় বন্টন বৈশিষ্ট্য অধ্যয়নের জন্য উপযুক্ত।পাশাপাশি স্থানীয় ক্ষয় ঘটার এবং বিকাশের প্রক্রিয়া অধ্যয়নএটি ধাতব অ-একরূপ ক্ষয় আচরণ অধ্যয়ন করতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

কাজের নীতি

CST520 মাল্টি-ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল সিস্টেম দুটি অংশ নিয়ে গঠিতঃ একটি মাল্টি-ইলেক্ট্রোড ইন্টারফেস এবং একটি ইলেক্ট্রোকেমিক্যাল টেস্টিং সিস্টেম।এটা শুধুমাত্র কোনো একক ইলেক্ট্রোডের ইলেক্ট্রোড সম্ভাব্য এবং শর্ট সার্কিট বর্তমান পরীক্ষা করতে পারবেন না, তবে ইআইএস এবং মেরুকরণ বক্ররেখাও পরিমাপ করে, উপাদানগুলির ক্ষয় প্রতিরোধের মূল্যায়ন পদ্ধতিগুলিকে উল্লেখযোগ্যভাবে সমৃদ্ধ করে।

মাল্টি-ইলেক্ট্রোড ইন্টিপাতাপ্রধানত RS485 যোগাযোগ সার্কিট, IO সম্প্রসারণ সার্কিট, 10x10 রিলে ম্যাট্রিক্স সার্কিট, MCU সার্কিট ইত্যাদি নিয়ে গঠিত। এটি 100-চ্যানেল অ্যারে ইলেক্ট্রোড সুইচিং সমর্থন করে,১০০ হার্জ পর্যন্ত সুইচিং রেট সহ.

ইলেক্ট্রোকেমিক্যাল ম্যাপারশুধুমাত্র অ্যারে ইলেকট্রোড টেস্টিং করতে পারে না, তবে ক্ষয় পরিমাপের জন্য সমস্ত কৌশল সহ একটি স্বতন্ত্র পন্টিওস্ট্যাট / ইলেক্ট্রোকেমিক্যাল ওয়ার্কস্টেশন হিসাবেও কাজ করতে পারে,যেমন ওপেন সার্কিট পটেনশিয়াল (ওসিপি), মেরুকরণ বক্ররেখা (Tafel), রৈখিক মেরুকরণ (LPR), EIS, M-S বক্ররেখা, এবং ইলেক্ট্রোকেমিক্যাল গোলমাল (ECN) ইত্যাদি

সম্ভাব্য এবং বর্তমান স্ক্যানিং

সিএসটি 520 রিয়েল টাইম সম্ভাব্য / বর্তমান বন্টন প্রদর্শন সহ পৃষ্ঠের চক্রীয় সম্ভাব্য / বর্তমান স্ক্যান, বা সম্ভাব্য / বর্তমান বনাম কোনও একক ইলেক্ট্রোডের সময় স্ক্যান অর্জন করতে পারে।3D গ্রাফ প্রদর্শনের জন্য ডেটা Origin এ আমদানি করা যেতে পারে.

উপরের ছবিতে দেখানো হয়েছে, এটি সম্ভাব্য/বর্তমান বন্টন দেখায়। দেখা যায় যে আরও নেতিবাচক সম্ভাব্যতার সাথে তিনটি অঞ্চল রয়েছে।নেতিবাচক বর্তমান এছাড়াও বর্তমান বন্টন ডায়াগ্রাম একই এলাকায় প্রদর্শিতনেতিবাচক স্রোত মানে অ্যানোড স্রোত, যা ইঙ্গিত দেয় যে ইলেক্ট্রোড পৃষ্ঠের এই তিনটি অঞ্চলে আরও গুরুতর ক্ষয় ঘটে।

একটি 10 ́10 তারের মরীচি ইলেক্ট্রোড উপর প্রতিবন্ধকতা মডুলাস বন্টন

বিশেষ উল্লেখCST520 মাল্টি-ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল ম্যাপার

সম্ভাব্যতা পরিসীমাঃ ±10V, ±5V, ±2.5V

সম্ভাব্য নিয়ন্ত্রণের নির্ভুলতাঃ 0.1% পূর্ণ স্কেল±1mV

বর্তমান পরিসীমাঃ 2nA ~ 2 A,10 পরিসীমা

সর্বাধিক আউটপুট বর্তমানঃ ±2A

বর্তমান নিয়ন্ত্রণের নির্ভুলতাঃ পূর্ণ স্কেলের 0.1%

চ্যানেল সুইচিং রেটঃ 100Hz

সম্প্রসারণ ইন্টারফেসঃ RS485 115200bps

পাওয়ার সাপ্লাইঃ এসি 220V

স্ট্যান্ডার্ড সরবরাহঃ

CST520 মাল্টি-ইলেক্ট্রোড অ্যারে ইলেক্ট্রোকেমিক্যাল ম্যাপার যন্ত্র * 1 সেট

CS5000X মাল্টি-ইলেক্ট্রোড ইন্টারফেস*১ সেট

সফটওয়্যার কিট*১

এক্সপেনশন ইলেক্ট্রোড ক্যাবল* 3 ((WE/SE/AGND ((WE99))

রেফারেন্স ইলেক্ট্রোড ইনপুট ক্যাবল*1

কাউন্টার ইলেক্ট্রোড ইনপুট ক্যাবল * 1

DB9 যোগাযোগ ক্যাবল *1

Q235 কার্বন ইস্পাত 10 * 10 অ্যারে ইলেকট্রোড * 1

ইলেক্ট্রোড ক্যাবল *২

পাওয়ার ক্যাবল *২

ইউএসবি ক্যাবল*১

ভুয়া সেল *১

বিক্রয়োত্তর সেবা

গ্যারান্টিঃ ৩ বছর

সফটওয়্যার বিনামূল্যে আপগ্রেড সেবা

গ্যারান্টি মধ্যে বিনামূল্যে সরবরাহ মেরামত সেবা
